Descripción
Información
Tienen un galio emisor infrarrojo de arseniuro acoplado ópticamente a un silicio photodarlington planar
Descripción

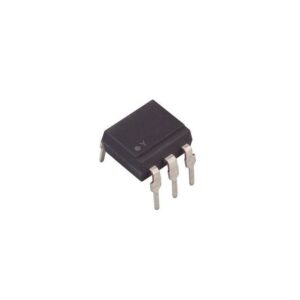

Un opto acoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo Led que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac.
De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptora cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que por lo general es del tipo DIP.
Se suelen utilizar para aislar eléctricamente a dispositivos muy sensibles.
Compatible con las familias lógicas más comunes:
-Reguladores de la fuente de alimentación
-Entradas digitales Lógica
-Entradas microprocesador
-Aplicaciones: Procesado de Señal, Administración de Potencia, Comunicaciones y Red
Aplicación
Se puede aplicar en uso de activación de un relevador, usando la función como de Push botón o usando los Fototransistores para un cierre de circuito de activación de un foco a poca intensidad de luz o con mayor intensidad no encenderá el foco.
Adicionales
Led
Relevador de 5 o 12 V
Resistencias
Protoboard
Fototransistor
Triacs BC548
Push botón
Diodo
Especificaciones
-Tipo salida del optocoplador: Transistor
-Número de canales: 1 Canal
-Corriente directa If máxima: 80 mA
-Tensión de aislamiento: 7.5 kV
-Voltaje de colector-emisor V(br)ceo: 80 V
-CTR mínimo: 100%
-Encapsulado: Dip
-Número de pines: 6
Links
http://www.me.umn.edu/courses/me2011/arduino/technotes/4N33.pdf
https://www.carrod.mx/products/optoacoplador-4n30-salida-darlington
