Información adicional
| Peso | 0.000000 g |
|---|---|

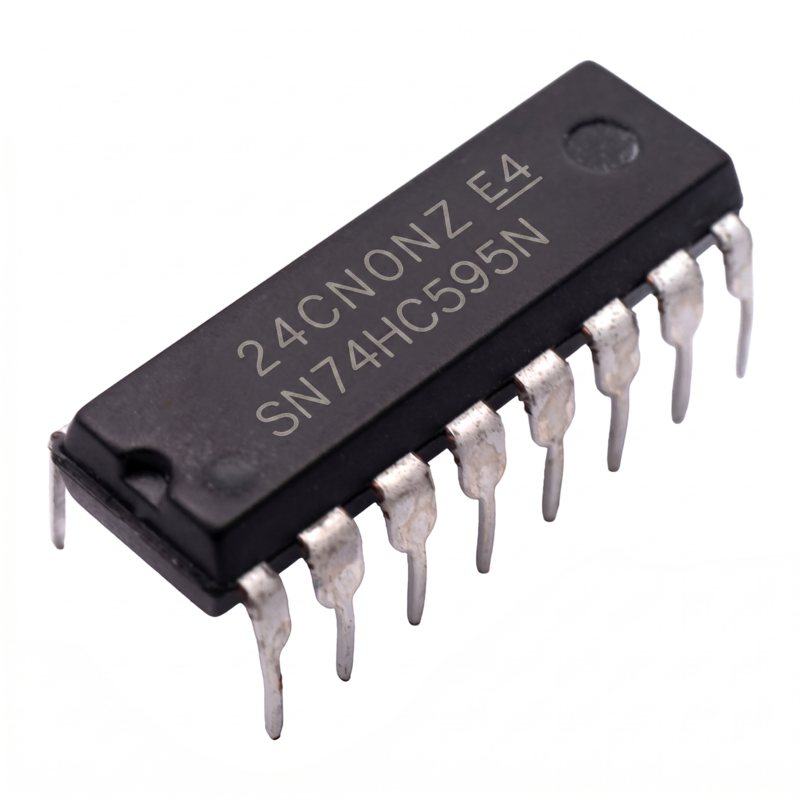

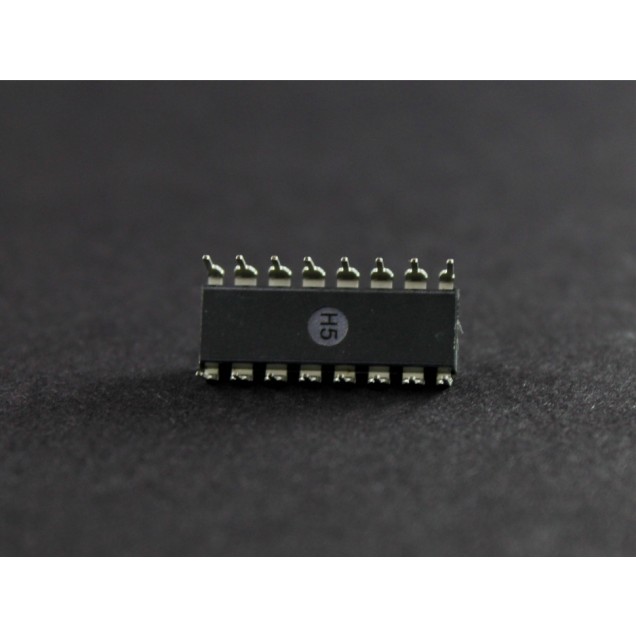

| Características | Registro de desplazamiento de 8 bits controlado por SPI. Perfecto para controlar displays de 7 segmentos, 8 leds o aumentar el número de salidas digitales de tu Arduino., Con tan solo 3 pines (SS, CLK y DATA) admite entrada de datos en serie y los muestra el paralelo por sus pines de salida, Admite desbordamiento (cascading), esto es, se pueden montar varios de ellos en serie y con los mismos 3 pines de control aumentar en multiplos de 8 las salidas digitales de Arduino. |
| Especificaciones | -Alta velocidad: fmax = 55 mhz (typ.) at vcc = 5v, -Baja disipación de potencia: icc = 4 mu (max.) a ta = 25 ° c, -Alta inmunidad al ruido: vnih = vnil = 28% de vcc (min.), -Capacidad de unidad de salida: 15 cargas lsttl para qa a qh,10 cargas lsttl para qh ', -Impedancia de salida simétrica:, ioh, = iol = 6 ma (min.) para qa a qh,, ioh, = iol = 4 ma (min.) para qh ', -Retardos de propagación equilibrados: tplh = tphl, -Amplia gama de voltaje de funcionamiento: vcc (opr) = 2 v a 6 v, -Pin y función compatible: con lsttl 54 / 74ls595 |
| Documentos | Datasheet, Shift Register Tutorial, 7-Segment Library |
