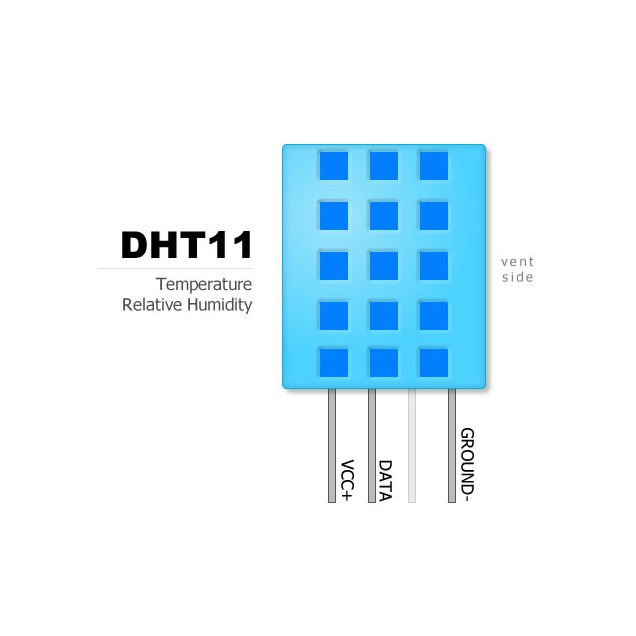

SENSOR DE HUMEDAD Y TEMPERATURA DHT11

Está constituido por dos sensores resistivos (NTC y humedad). Tiene una excelente calidad y una respuesta rápida en las medidas.Puede medir la humedad entre el rango 20% aprox. 95% y la temperatura entre el rango 0ºC 50ºC., Cada sensor DHT11 está estrictamente calibrado en laboratorio, presentando una extrema precisión en la calibración. Los coeficientes de calibración se almacenan como programas en la memoria OTP, que son empleados por el proceso de detección de señal interna del sensor., El protocolo de comunicación es a través de un único hilo (protocolo 1-wire), por lo tanto hace que la integración de este sensor en nuestros proyectos sea rápida y sencilla. Además presenta un tamaño reducido, un bajo consumo y la capacidad de transmitir la señal hasta 20 metros de distancia., Conexión:, Por suerte, para conectarse, estos sensores tienen pines largos 0.1 "alfileres -pitch para que puedas conectarlos a cualquier placa, tarjeta perforada o similar., Por suerte, para conectarse, estos sensores tienen pines largos 0.1 "alfileres -pitch para que puedas conectarlos a cualquier placa, tarjeta perforada o similar., Es bastante fácil conectar los sensores DHT ya que solo tiene cuatro pines que son los siguientes:, Simplemente ignora el pin 3 ya que no sera utilizado. Tendrá que colocar una resistencia de 10K entre VCC y el pin de datos, para que actúe como un medio de resistencia y no caiga la línea de datos., Este diagrama muestra cómo vamos a conectar para el boceto de pruebas. Conecte datos en el pin 2, se puede cambiar más adelante a cualquier pin.
