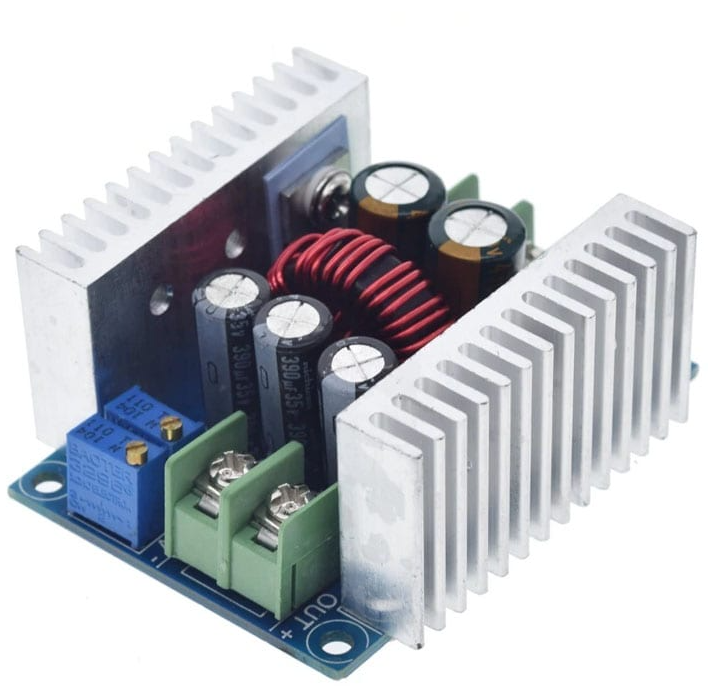

Regulador Step Down Buck 300W 20A LB07

$219.00 IVA Incluido

Añadir a mi lista de deseos
Añadir a mi lista de deseos
UPC-A N/A
0 out of 5
SKU: 01196 Categorías: ,
Compartir ahora:

Descripción

Es un módulo con la capacidad de regular o disminuir el voltaje de entrada a partir de una fuente de alimentación con un voltaje mayor. Tiene dos trimpot´s multivuelta (potenciómetro) para ajustar el voltaje y corriente de de salida, el trimpot tiene 25 vueltas de ajuste. El voltaje de entrada de este módulo es de 6V a 40V y el voltaje de salida se puede ajustar desde los 1.2V hasta 36V, la corriente de salida es de máximo 20A lo recomendable es que se maneje a 15A.

Especificaciones del Regulador Step Down Buck 300W 20A LB07

  • ipo: Regulador de voltaje Step Down
  • Serie: LM2596
  • Pines: 4 (IN-, IN+, OUT- y OUT+)
  • Dimensiones: 60 mm x 53 mm x 12 mm
  • Voltaje de entrada: 4 a 40V (IN)
  • Voltaje de salida: 1.2V a 36 V (Regulable por trimmer)
  • Corriente de Salida: máx. 20A, recomendable 15A
  • Potencia de salida Máximo: 300 W
  • Eficiencia de conversión: 95%  (prueba realizada con voltaje de entrada de 24V y salida a 12V, 20A)
  • Ondulación de salida: =50mV
  • Protección contra cortocircuitos: recuperación automática (no dejar en cortocircuito durante mucho tiempo ya que se dañara el modulo)
  • Interruptor de On y Off

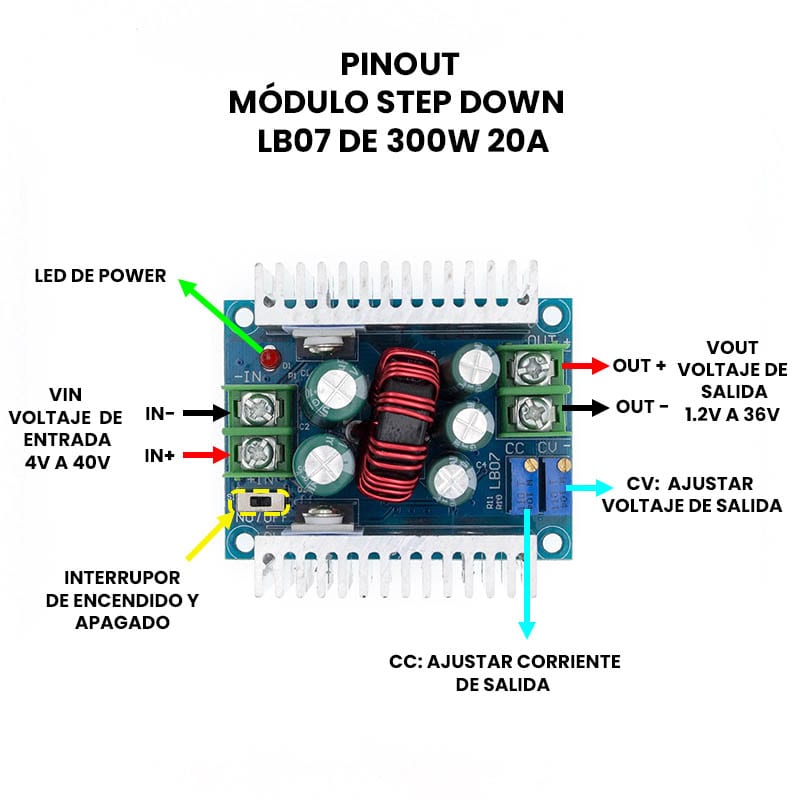

Significado de conexión de pines del Regulador Step Down Buck 300W 20A LB07

  • IN-: Entrada Voltaje Negativa
  • IN+:Entrada Voltaje Positiva
  • OUT- Salida de Voltaje Negativa
  • OUT+: Salida de Voltaje Positiva

Significado de Trimpot´s del Regulador Step Down Buck 300W 20A LB07

  • CV: Ajustar voltaje de salida
  • CC: Ajustar corriente de salida
