| Especificaciones |

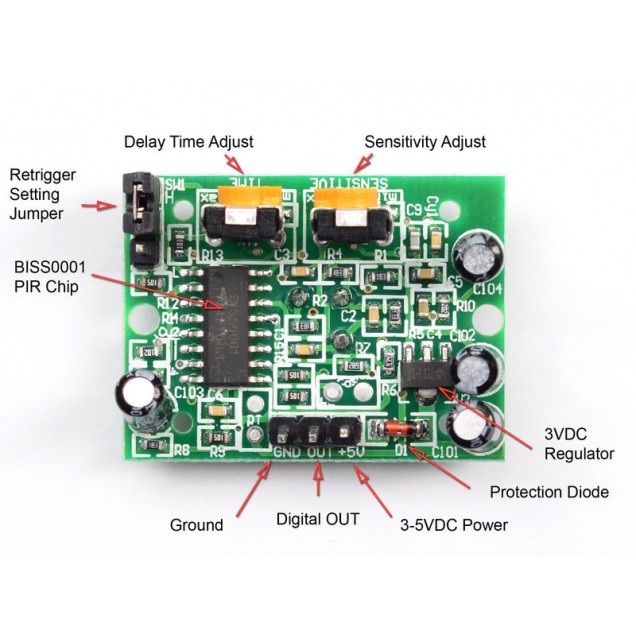

– Modelo: HC-SR501, – Color: Verde, – Material: Semiconductor + PVC, – Voltaje: DC 5V~20V, – Corriente: 65uA, – Voltaje de salida: ALTO 3V / BAJO 0V, – Tiempo de retardo: 0.3~18s (ajustable), – Tiempo de bloqueo: 0.2s, – Método de disparo: L: Disparo Irrepetible / H: Disparo repetible, – Rango de detección: 7m, en un ángulo menor a120 grados, – Temperatura de operación: -15'C~70'C, – Diámetro para tornillos: 2mm, Ajustar el sensor:, El sensor incorpora 2 potenciómetros y un jumper que nos permiten modificar su comportamiento y adaptarlo a nuestras necesidades: precisión de detección, tiempo de reactivación, comportamiento ante detecciones repetitivas., Los elementos de ajuste son los siguientes:, 1- Selector de modo: nos permite cambiar entre el modo de funcionamiento continuo o el modo de repetición. En modo continuo, si el sensor detecta movimiento de manera continuada mantendrá una señal continua. En el modo de repetición, el sensor se activará al detectar movimiento y volverá luego a su estado normal, si vuelve a detectar movimiento se volverá a activar y completará otro ciclo, pero no funcionará de manera continua aunque detecte movimiento repetidas veces. El primer modo es ideal para usarlo como detector de movimiento que permita iluminar una zona, ya que se activará mientras detecte presencia., Si tomamos como primer contacto el que se encuentra en la esquina del sensor, puenteando los contactos 2 y 3 se activa el modo continuo, y por el contrario haciéndolo con los contactos 1 y 1 se activa el modo de repetición. Siempre deberá activarse un modo u otro., 2- Ajuste de sensibilidad: aumenta o disminuye la sensibilidad del sensor, con ello podemos ajustar la distancia a la que se activará y/o la cantidad de movimiento necesario para activar el sensor (por ejemplo, para distinguir una persona de una mascota). Teniendo el sensor como en la imagen, el mínimo se encontrará en el lado izquierdo y el máximo en el derecho. Los potenciómetros se pueden ajustar con la ayuda de un destornillador., 3- Ajuste del temporizador: aumenta o disminuye el tiempo que se activará el sensor una vez detecte presencia, el rango va aproximadamente desde unos 3 segundos hasta unos 5 minutos. Si el sensor se encuentra en modo continuo, el tiempo de activación será como mínimo el ajustado, no existiendo máximo si el sensor detecta continuamente presencia mientras se encuentra activado.
|
